Организация ремонта операционной с учетом подключения оборудования без видимых кабелей
Современная операционная — это пространство, где каждая деталь должна способствовать безопасности пациентов и удобству хирургов. При ремонте особое внимание уделяют прокладке коммуникаций, чтобы избежать хаоса с проводами под ногами.
Надежное подключение хирургического оборудования требует продуманного подхода к кабель-менеджменту. В этой статье мы разберем, как спланировать ремонт, выбрать подходящие методы сокрытия кабелей и обеспечить соответствие российским нормам.
Операционные в российских клиниках подчиняются строгим требованиям Сан Пи Н 2.1.3.2630-10 и СП 158.13330.2014, которые регулируют планировку, вентиляцию и электроснабжение. Хаотичные кабели не только мешают передвижению персонала, но и повышают риск инфекций из-за скопления пыли, а также создают угрозу короткого замыкания. Правильный ремонт позволяет интегрировать все коммуникации скрытно, сохраняя стерильность и функциональность.
Планирование ремонта: ключевые этапы подготовки
Перед началом ремонта составьте детальный план, учитывающий расположение оборудования. Сначала проанализируйте перечень устройств: лампы без тросовые, электрокоагуляторы, мониторы, эндоскопы. Каждое требует стабильного питания и данных. В российских больницах часто используют стандарты ГОСТ Р 50571.3 для электропроводки в медучреждениях.
Планирование — основа успешного ремонта. Оно минимизирует простои и ошибки.

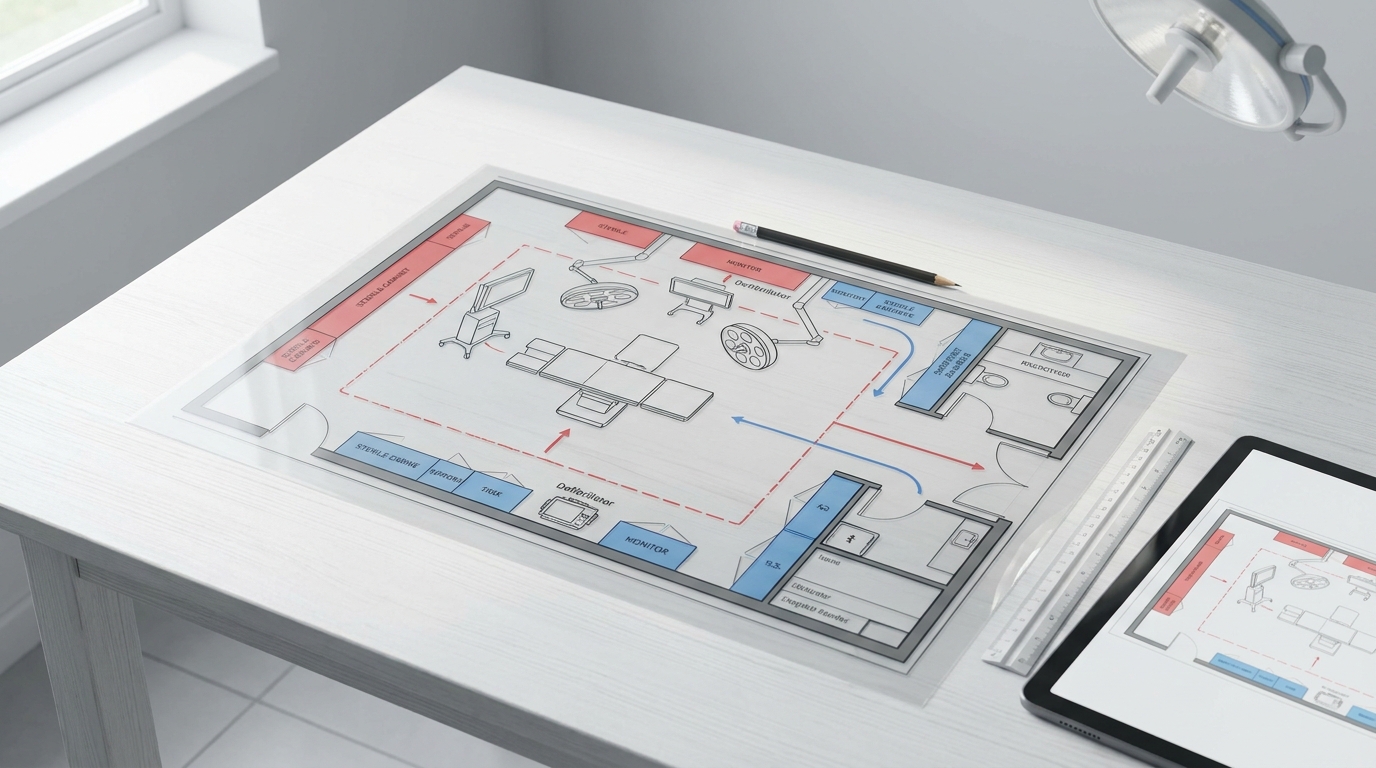

Определите зоны: центральную — для основного оборудования, периферийную — для вспомогательных систем. Рассчитайте нагрузку на сеть: типичная операционная потребляет до 20-30 к Вт. Обратитесь к специалистам с допуском по ПУЭ (Правила устройства электроустановок), чтобы избежать штрафов от Ростехнадзора.
- Измерьте помещение и нанесите схему на план.
- Составьте список оборудования с параметрами подключения.
- Проведите аудит существующей проводки.
- Согласуйте проект с местными органами санитарного надзора.
На этапе проектирования интегрируйте системы умного дома для медицины, адаптированные под российский рынок, такие как модульные шкафы распределения от производителей вроде IEK или Schneider Electric с локализацией в РФ. Это позволит централизовать управление кабелями.
Бюджет на кабель-менеджмент занимает 15-20% от общей стоимости ремонта. В 2026 году цены на материалы выросли на 10-15% из-за инфляции, но экономия на беспроводных решениях окупается за счет снижения рисков. Например, переход на PoE (Power over Ethernet) для мониторов уменьшает количество кабелей вдвое.
Методы сокрытия кабелей: от напольных трасс до потолочных систем
Выбор метода прокладки зависит от типа помещения и оборудования. В операционных предпочтительны решения, не нарушающие стерильность и доступность для уборки. Основные варианты включают напольные лотки, стеновые короба и потолочные подвесы, соответствующие нормам пожарной безопасности по НПБ 251-98.
Скрытые кабели — не роскошь, а необходимость для соблюдения санитарных норм.
Напольные решения популярны в бюджетных ремонтах российских поликлиник. Используйте плинтусы с кабель-каналами шириной 50-100 мм от брендов типа Legrand или отечественных аналогов от Кабельные системы. Они легко разбираются для дезинфекции. Глубина установки — не менее 20 мм под ламинат или линолеум класса 34 по ГОСТ 32122-2013.
- Плинтусные каналы: для низковольтных линий (до 24 В).
- Подпольные лотки: для силовых кабелей с разделением по цвету.
- Герметичные профили: предотвращают проникновение жидкостей.
Стеновые короба подходят для вертикальной прокладки. Монтируйте их на высоте 1,5-2 м, чтобы не мешать стерильной зоне. В клиниках Москвы и Санкт-Петербурга часто применяют перфорированные короба для вентиляции, снижая риск перегрева. Важно использовать негорючие материалы класса Г1 по ГОСТ 30244-94.

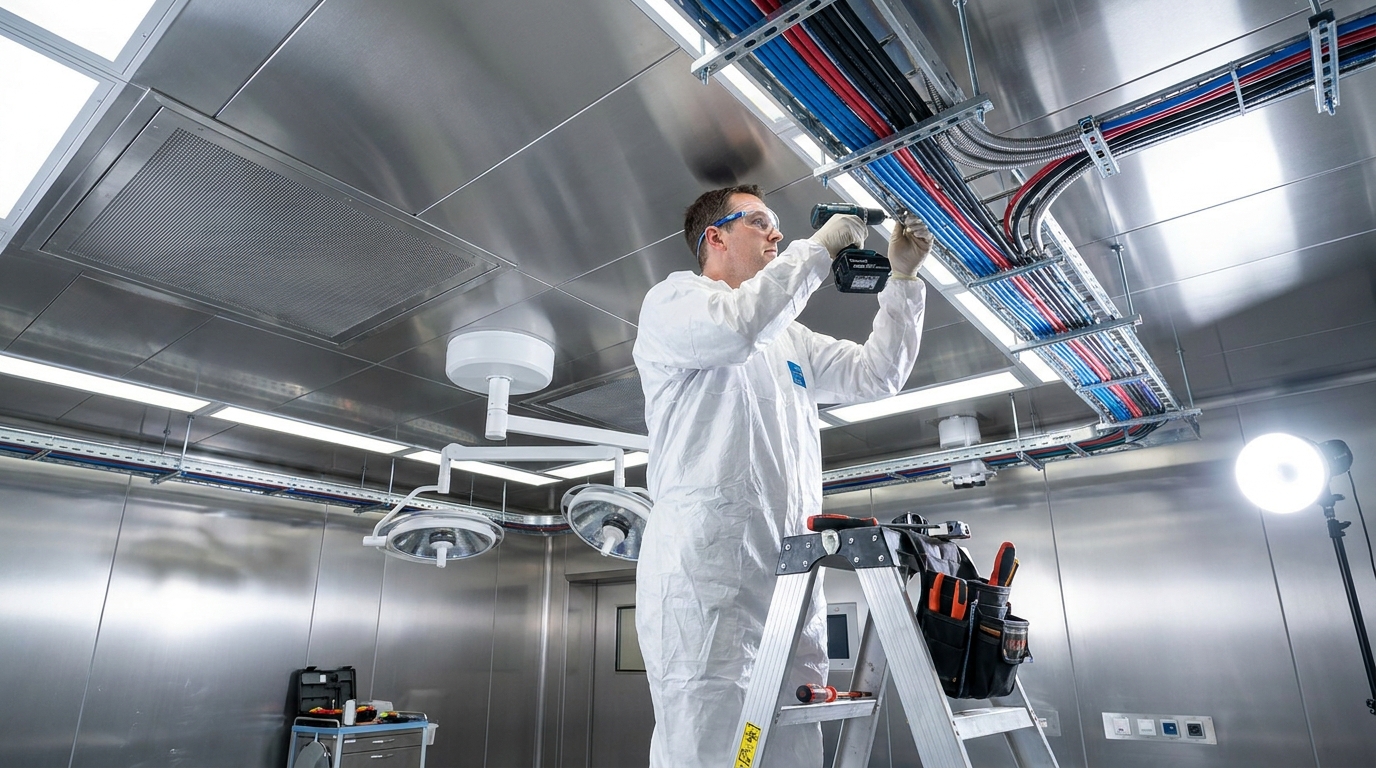

Потолочные системы — оптимальный выбор для операционных с подвесными потолками типа Армстронг. Кабели ведут в фальшпотолок через перфорированные лотки или гофру. Это решение используется в федеральных центрах, таких как НМИЦ хирургии им. Вишневского. Преимущество: легкий доступ для обслуживания без демонтажа оборудования.
Для беспроводных альтернатив рассмотрите Wi-Fi 6E для передачи данных и Qi-стандарт для питания портативных устройств. Однако силовое оборудование все равно требует кабелей, поэтому комбинируйте подходы.
| Метод | Преимущества | Недостатки | Стоимость (руб/м) |
|---|---|---|---|
| Напольные лотки | Простой монтаж, низкая цена | Ограничен нагрузкой | 200-400 |
| Стеновые короба | Вентиляция, эстетика | Занимает стену | 300-500 |
| Потолочные подвесы | Полная скрытость, доступ | Требует фальшпотолка | 400-700 |
Таблица сравнивает популярные методы по критериям, актуальным для российского рынка в 2026 году. Выбор зависит от бюджета: для районных больниц подойдут напольные, для крупных — потолочные.
Интеграция кабелей на этапе ремонта экономит до 30% времени на эксплуатацию.
Соответствие нормам и безопасность при прокладке коммуникаций
Ремонт операционной строго регулируется в России. Основные документы — Сан Пи Н 2.1.3678-20 для помещений с высокой стерильностью и СП 257.1325800.2016 по вентиляции. Кабели не должны контактировать с поверхностями, доступными для пациентов, и требуют изоляции от источников влаги.
Нарушение норм влечет приостановку работы отделения и штрафы до 500 тыс. руб.
Электробезопасность обеспечивается разделением цепей: силовые — в отдельных трассах, низковольтные — в экранированных. Используйте кабели ВВГнг-LS с низким дымовыделением, сертифицированные по ТР ТС 004/2011. Расстояние от кабелей к вентиляционным каналам — минимум 300 мм.
Пожарная безопасность: все материалы класса НГ (негорючие). Внедряйте системы УЗМ (устройства защитного отключения) с током срабатывания 10 м А для зон с высоким риском. Проверки проводят аккредитованные лаборатории, такие как Росэлектротест.
- Разделение по напряжению: 220 В отдельно от 12-24 В.
- Заземление: желтый-зеленый проводник на все корпуса.
- Маркировка: цветовая по ГОСТ Р 53313-2009.
- Резервное питание: ИБП на 30-60 мин для критических устройств.
Антистатическая защита пола обязательна: проводимость 10?-10? Ом/м по ГОСТ Р 51321.1-2007. Кабели под полом укладывают в трубах ПВХ с уплотнителями. В московских стационарах после ремонта проводят контрольные измерения сопротивления изоляции — не более 1 МОм.
Для инфекционной безопасности выбирайте кабель-каналы с гладкой поверхностью, устойчивой к дезсредствам типа Дезинфектин. Регулярная уборка требует съемных панелей. В 2026 году ввели обновленные рекомендации Роспотребнадзора по цифровизации медучреждений, включая оптоволоконные линии для телемедицины.
Безопасность — приоритет: правильная прокладка снижает инциденты на 40%.
Привлекайте подрядчиков с СРО и опытом в медобъектах. Стоимость согласования проекта — 50-100 тыс. руб., но это предотвращает доработки.
Практические примеры реализации в российских клиниках
В НИИ неотложной детской хирургии и травматологии г. Новосибирска реализовали комплексный ремонт операционного блока в 2025 году. Кабели спрятали в потолочных лотках и напольных плинтусах, обеспечив доступ к эндоскопам и мониторам. Стоимость — 15 млн руб. на 300 м?, окупаемость за счет снижения простоев.
В частной клинике Медси на Краснодонской провели поэтапный монтаж: сначала силовые линии в стеновых коробах, затем данные по оптоволокну в потолке. Использовали ИБП APC на 2 часа. Результат: время дезинфекции сократилось на 25%, персонал отмечает удобство.
Реальные кейсы показывают: инвестиции в скрытые коммуникации окупаются за 1-2 года.
Федеральная больница в Екатеринбурге применила гибрид: беспроводное питание для ламп + кабели для основного оборудования. Подрядчик Электромонтаж обеспечил соответствие Сан Пи Н. Площадь — 150 м?, бюджет коммуникаций — 2,5 млн руб.
| Клиника | Метод | Площадь (м?) | Бюджет (млн руб.) | Результат |
|---|---|---|---|---|
| НИИ Новосибирск | Потолок + пол | 300 | 15 | Минус 20% простоев |
| Медси Москва | Стены + потолок | 200 | 10 | Дезинфекция -25% |
| Больница Екатеринбург | Гибрид | 150 | 8 | Энергоэффективность +15% |
Таблица иллюстрирует успешные проекты 2024-2026 гг. Общий тренд: переход к модульным системам для быстрого ремонта. В Санкт-Петербурге ГКБ №40 интегрировали смарт-управление освещением через скрытые линии Ethernet.
- Этап 1: Проект с визуализацией в AutoCAD.
- Этап 2: Монтаж с фотофиксацией.
- Этап 3: Тестирование и акт приемки.
Ошибки в примерах: игнор заземления приводил к сбоям в 10% случаев. Рекомендация: фиксируйте схемы в BIM-модели для будущих доработок.
Кейсы подтверждают: стандартизация ускоряет запуск на 40%.
Экономический анализ и окупаемость ремонта
Расчет окупаемости включает прямые затраты на материалы и монтаж, косвенные — простои и дезинфекцию. Средняя стоимость скрытых коммуникаций — 20-30 тыс. руб./м?. В год операционная приносит 5-10 млн руб. выручки, простои на 1 день — потеря 50 тыс. руб.
Пример: на 200 м? инвестиции 5 млн руб. Снижение простоев на 30% дает возврат за 18 месяцев. Государственные гранты по программе Здравоохранение покрывают до 50%. Частные клиники окупают за счет роста загрузки на 15-20%.
Экономия на обслуживании — 25% ежегодно после ремонта.
Факторы успеха: энергоэффективные кабели LED-освещения снижают счета на 40%. Долговечность — 15-20 лет без перемонтажа.
Часто задаваемые вопросы
Сколько времени занимает монтаж скрытых коммуникаций?
Монтаж на 100 м? занимает 5-7 дней при подготовке проекта. Включает демонтаж старых систем, прокладку и тестирование. В крупных проектах — параллельно с отделкой для ускорения.
- Подготовка: 2-3 дня.
- Монтаж: 3-4 дня.
- Пуско-наладка: 1 день.
Какие материалы лучше для операционных?
Предпочтительны кабели ВВГнг-LS и лотки из оцинкованной стали с антикоррозийным покрытием. Они соответствуют нормам пожарной безопасности и стерильности.
Нужно ли согласовывать проект с надзорными органами?
Обязательно. Роспотребнадзор и МЧС проверяют по Сан Пи Н и СП. Согласование занимает 10-20 дней, требует экспертного заключения.
Как обеспечить доступ к кабелям после ремонта?
Используйте съемные панели, фальшпотолки и напольные лючки. Маркировка схем в цифровом формате облегчает обслуживание.
- Ревизионные лючки каждые 2 м.
- BIM-модели для персонала.
Влияет ли ремонт на работу отделения?
Проводят поэтапно или в межсезонье. Перевод пациентов минимизирует риски. После — пробный запуск на 48 часов.
Какие гранты доступны для ремонта?
Фонд обязательного медстрахования и региональные программы. До 70% финансирования для госучреждений при соблюдении стандартов.
Резюме
Ремонт операционных с скрытыми коммуникациями обеспечивает стерильность, безопасность и эффективность работы. Обсужденные нормы, этапы, примеры из клиник и экономический анализ подтверждают целесообразность инвестиций с быстрой окупаемостью. FAQ развеял ключевые сомнения по реализации.
Советы: начните с аудита текущих систем, разработайте BIM-проект, выберите сертифицированных подрядчиков и подайте на гранты. Соблюдайте Сан Пи Н на всех этапах для беспроблемного запуска.
Не откладывайте модернизацию — современная операционная повысит качество помощи и доходы клиники. Свяжитесь с экспертами сегодня и запустите проект уже завтра!
